Модернизация системы управления в газовом двигателе CATERPILLAR G3516 с помощью компонентов MOTORTECH

julio 7, 2021by admin

Сегодня мы предлагаем вашему вниманию обслуживающие работы, недавно выполненные компанией «RS MOTOR» совместно с нашим партнером MOTORTECH.. В данном случае речь идёт о модернизации элементов управления и запуске двигателя CATERPILLAR G3516, который ранее прошел КАПИТАЛЬНЫЙ РЕМОНТ.

Целью такого обслуживания была модернизация двигателя на контрольном уровне с использованием технологии MOTORTECH и поиск возможностей для улучшения его работы.

  • Более надежный контроль зажигания.
  • Визуализация управления зажиганием и регулировка различных параметров.
  • Катушки зажигания с высоким коэффициентом отдач.
  • Оптимизация запуска и работы двигателя.
  • Полные комплекты для быстрой и простой модернизации

Компоненты MOTORTECH, используемые при модернизации, в основном следующие:

  • MIC5 Ignition Controller..
  • Detcon20 Detonation Control System..
  • AlphaRail Wiring Rail for Detonation and Temperature Contro.
  • ALL-IN-ONE Generator & CHP Control System..
  • VariFuel2 Air/Gas Mixer..

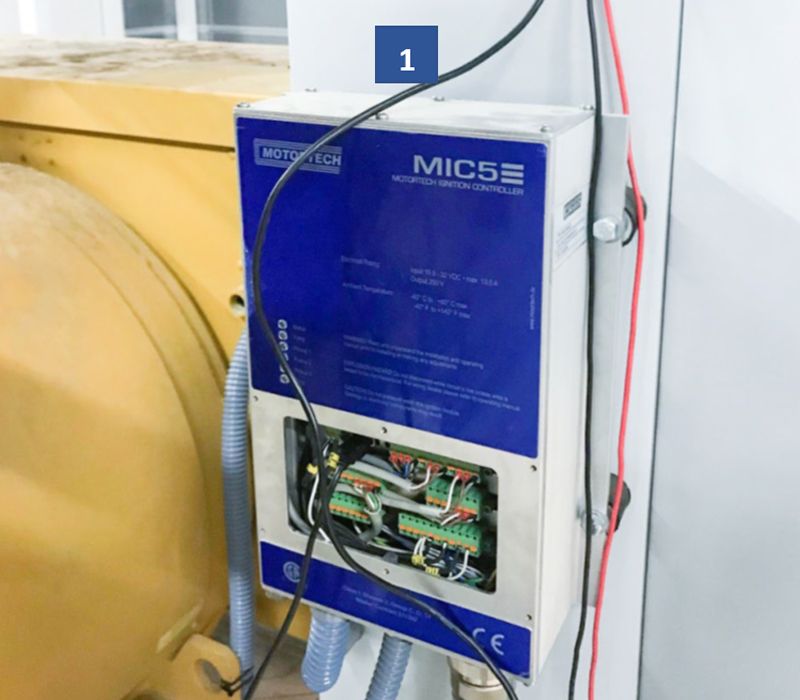

MIC5-Ignition-Controller-Motortech

(1) MIC 5 Ignition Controller

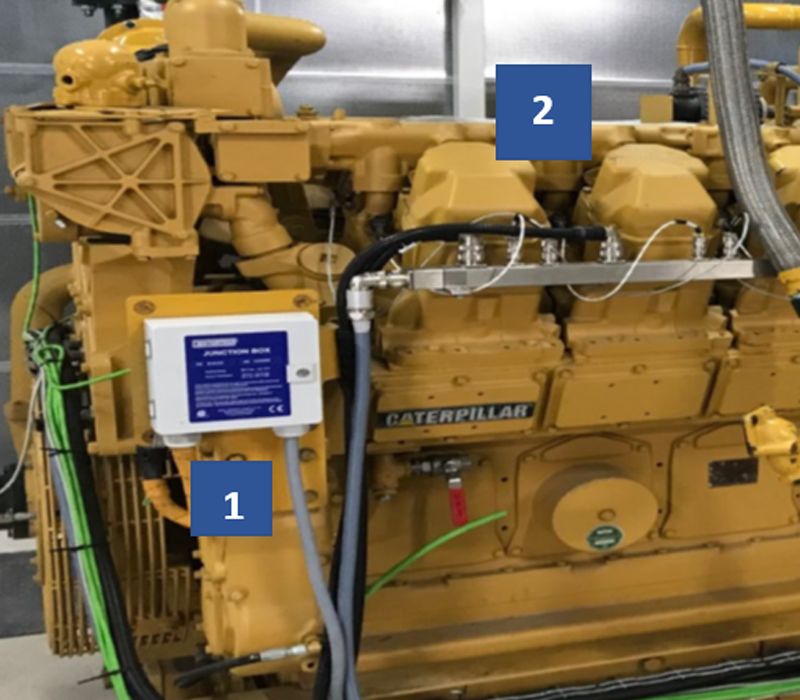

Junction-Box---Caterpillar-Ignition-Coils

(1) Распределительная коробка
(2) Катушки зажигания Caterpillar

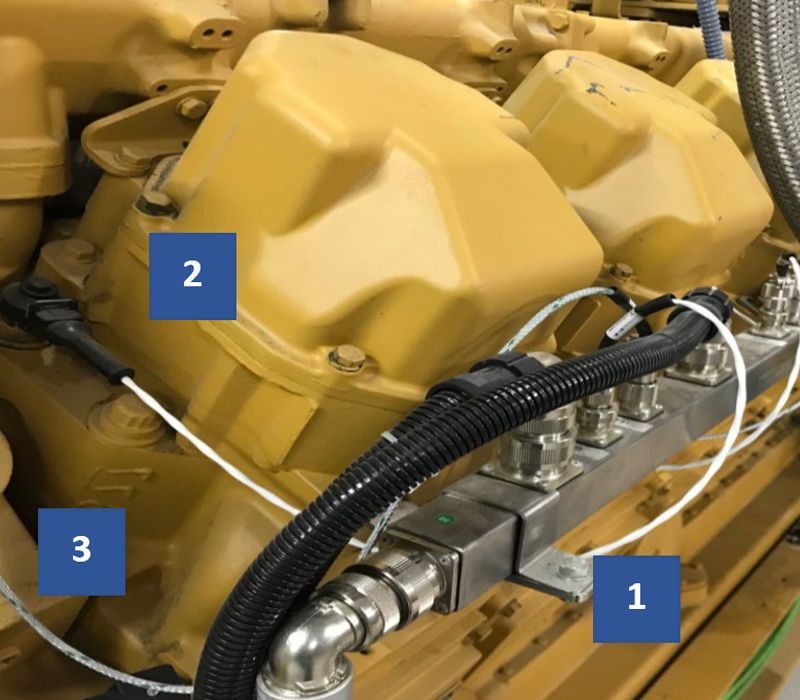

AlphaRai-wiring-rai--for-detonation-and-temperature-control

(1) Монтажная шина AlphaRail для детонации и контроля температуры
(2) Датчики детонации
(3) Термопара

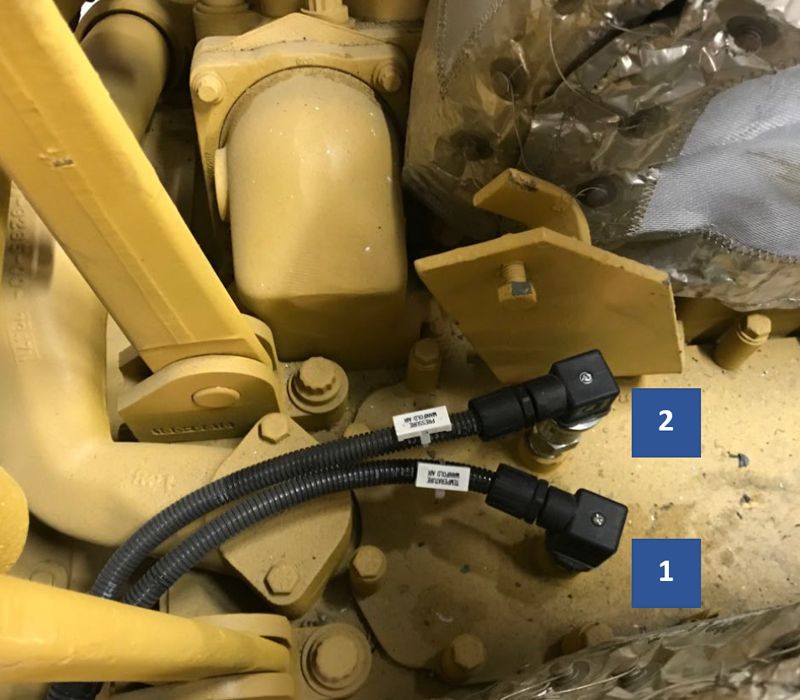

Temperature-sensor-manifold-aiR-Pressure-sensor-manifold-air

(1) Воздух в коллекторе датчика температуры
(2) Датчик давления в коллекторе

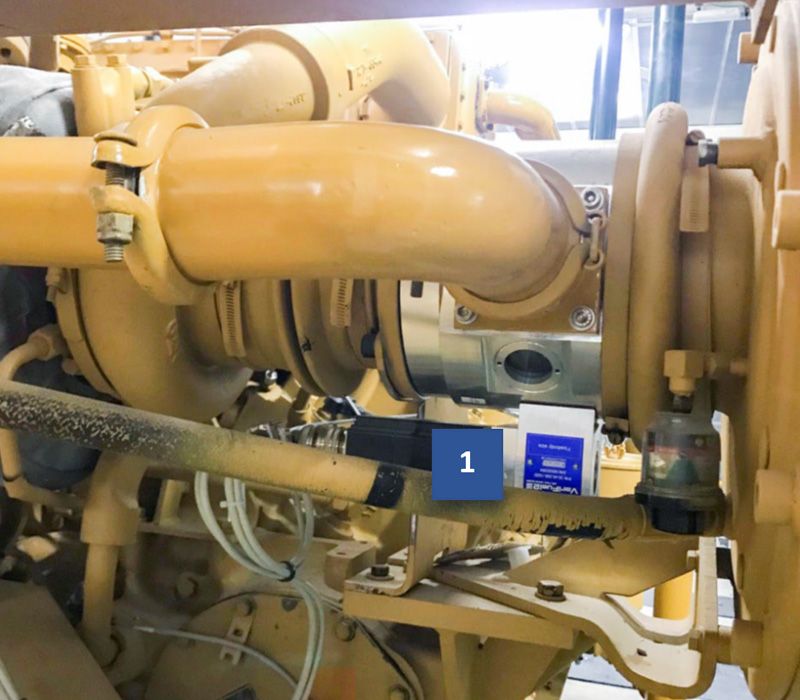

varifuel2-air-gas-mixer

(1) Смеситель воздуха/газа VariFuel2 со встроенным шаговым двигателем (один на банк)

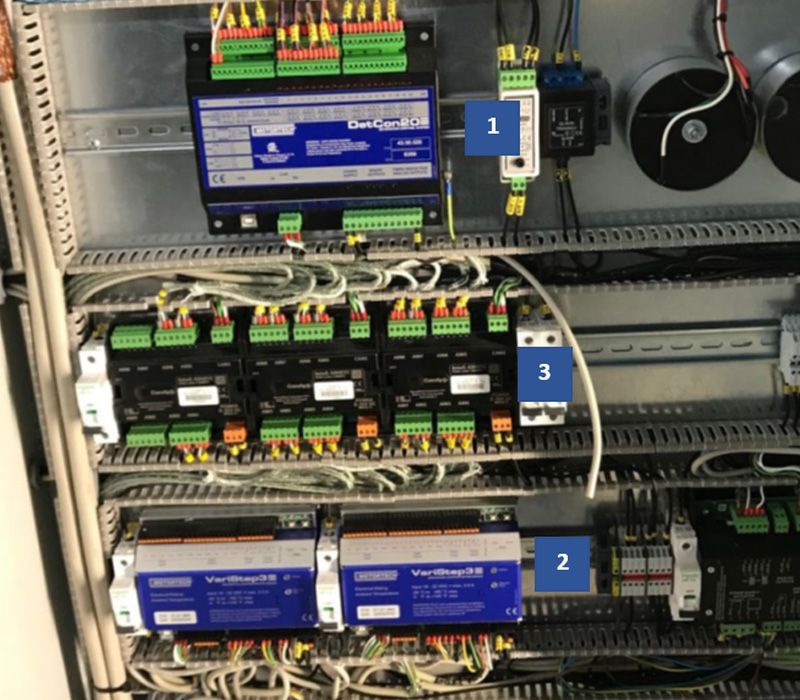

DETCON20-DETONATION-CONTROLLER

(1) DETCON20 DETONATION CONTROLLER
(2) Драйвер шагового двигателя VariStep3
(3) Модуль расширения аналогового ввода I-AIN8TC для термопар

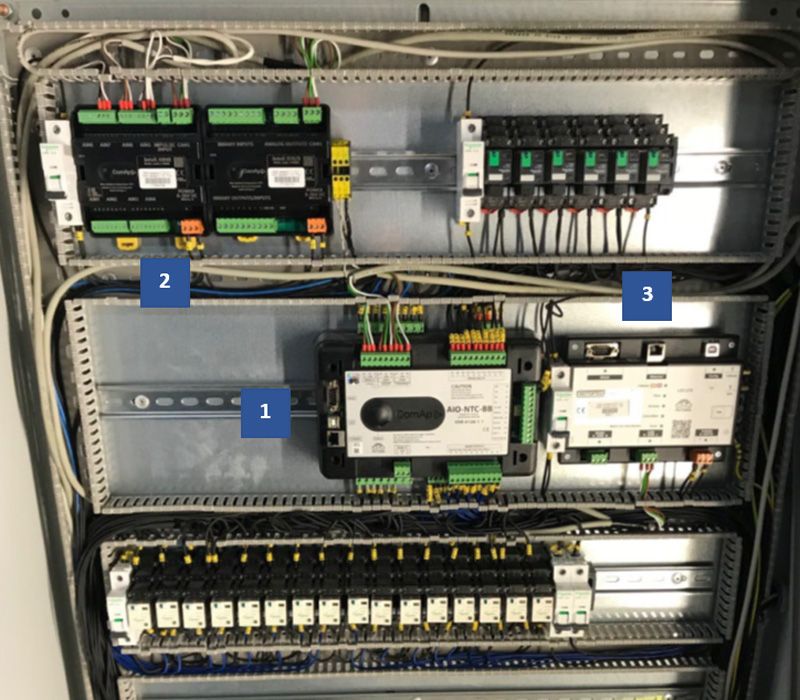

ALL-IN-ONE.NTC-BB-Controller

(1) ALL-IN-ONE.NTC BB Controller
(2) Модуль расширения входов/выходов IO8/8
(3) Модуль интернет-коммуникаций IB-NT

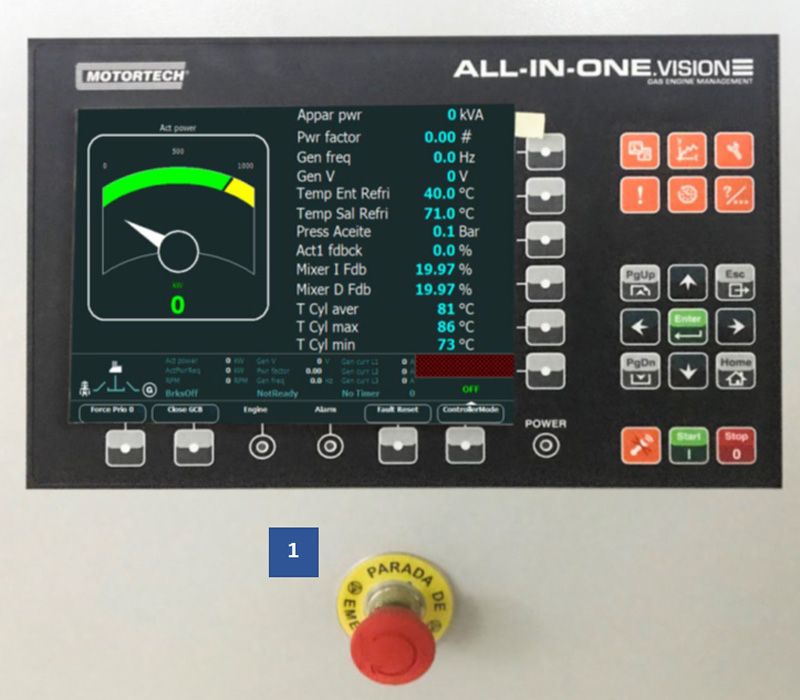

ALL-IN-ONE.Vision8-Display

(1) Дисплей ALL-IN-ONE.Vision8

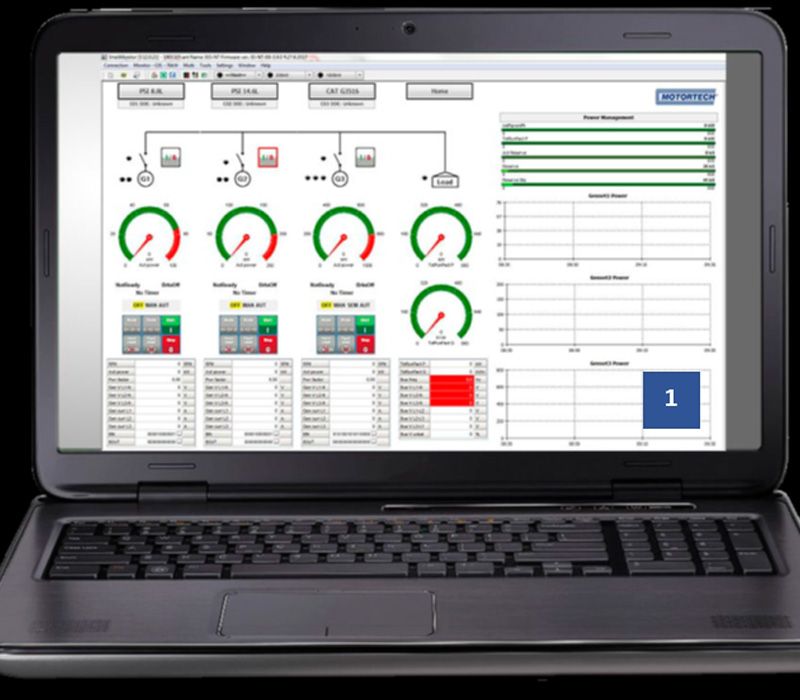

Master-SCADA-Control

(1) Master SCADA Control

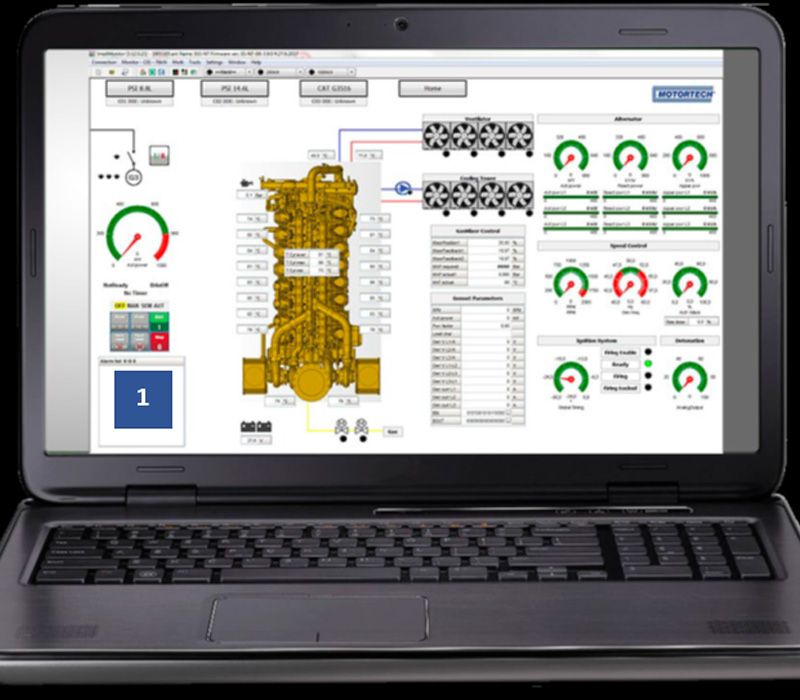

Master SCADA Control

(1) Master SCADA Control
